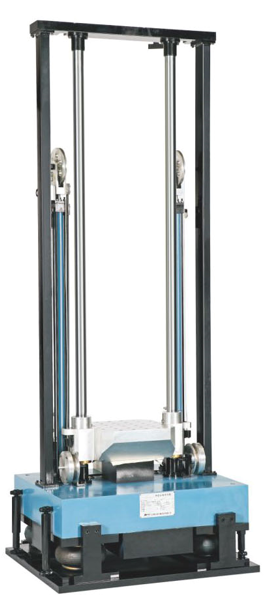

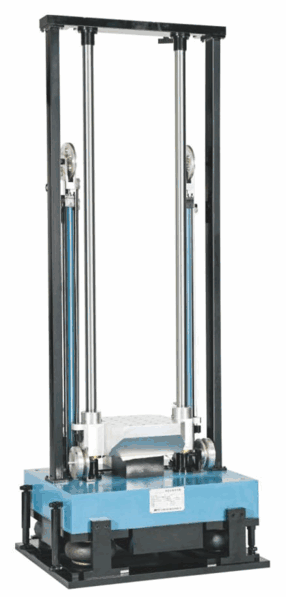

IS系列沖擊試驗臺，用于測量和確定產品或包裝的抗沖擊性能，IS可進行常規的半正弦波、梯形波、后峰鋸齒波等波形的沖擊試驗，以實現產品在實際環境中所遭受的沖擊波及沖擊能量，從而有助于系統地改進或優化產品包裝結構。
| 技術型號 | IS120 | IS200 | IS350 | IS500 | IS700 | IS750 | IS800 | IS900 | IS1000 | IS1200 | |
| 沖擊試驗參數 | |||||||||||
| 臺面尺寸 (mm × mm) | 120×120 | 200×200 | 350×350 | 500×500 | 700×700 | 750×750 | 800×800 | 900×900 | 1000×1000 | 1200×1200 | |
| 額定負載 | 5 | 20 | 25 | 50 | 100 | 200 | 300 | 500 | 1000 | 1500 | |
| 沖擊峰值加速度范圍 | 半正弦波形 | 10-3000 | 10-2000 | 10-1000 | 10-650 | 10-600 | 10-500 | 10-350 | 10-300 | 10-300 | 10-250 |
| 梯形波 | 15-100 | 15-100 | 15-100 | 15-100 | 15-100 | 15-100 | 15-100 | 15-100 | 15-80 | 15-60 | |
| 后峰鋸齒波 | 15-100 | ||||||||||
| 脈沖持續時間 | 半正弦波形 | 0.3-30 | 0.6-30 | 0.8-30 | 1.5-30 | 2-30 | 2.5-30 | 3-30 | 3.5-30 | 4-30 | 5-30 |
| 梯形波 | 6-25 | ||||||||||
| 后峰鋸齒波 | 6-18 | ||||||||||
| 沖擊距離 (mm) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1400 | 1300 | 1200 | 1100 | |
| 空載時最大速度變化量 (m/s) | 7.6 | ||||||||||
| 臺體尺寸和重量 | |||||||||||
| 臺體重量 | 960 | 1000 | 1600 | 3000 | 4350 | 4900 | 6000 | 8000 | 9800 | 15000 | |
| 臺體尺寸 L×D×H (mm) | 730×680 | 770×680 | 800×660 | 1280×960 | 1320×1080 | 1460×1080 | 1480×1080 | 1560×1100 | 1790×1300 | 2410×1410 | |
| ×2570 | ×2570 | ×2570 | ×2680 | ×2707 | ×2710 | ×2710 | ×2750 | ×2790 | ×2470 | ||
| 使用環境 | |||||||||||
| 使用功率(kVA) | 臺體 | 2 | |||||||||
| 液壓泵站 | 2.5 | 2.5 | 4 | 4.6 | 4.6 | 6.2 | 6.5 | 12 | 18 | 20 | |
| 溫度范圍 | 0℃-40℃ | ||||||||||
| 濕度范圍 | ≤90% (25℃) 不結露 | ||||||||||
| 配OKS01沖擊控制儀和沖擊測量儀 | |||||||||||
