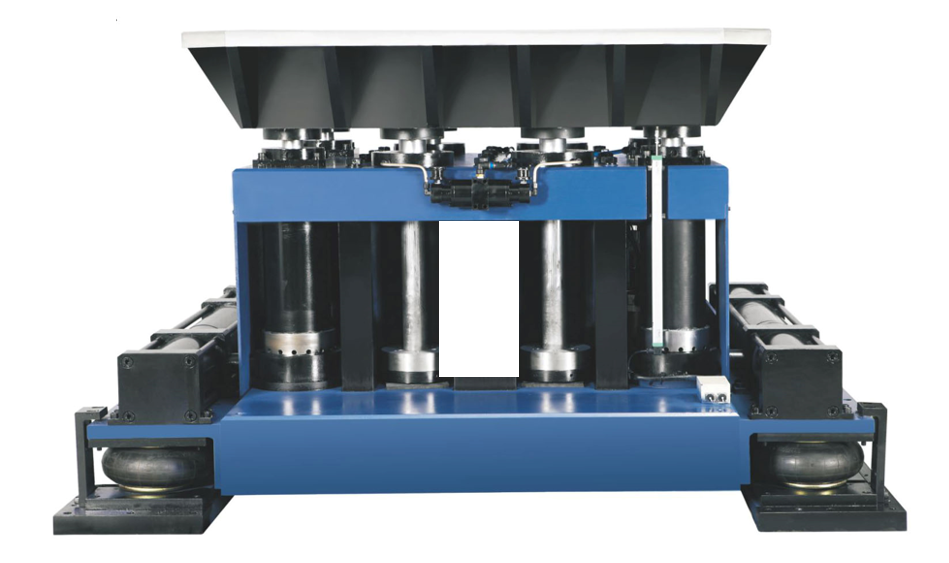

DAIS 系列氣動雙向沖擊試驗臺，采用加壓沖擊的功能，可以完成垂直向下和垂直向上的沖擊試驗，為不能倒置的產品提供了垂直向上沖擊的解決方案。該系列沖擊試驗臺用于實驗室模擬產品在實際使用中，需要承受的沖擊破壞力，以此來評定產品結構的抗沖擊能力，并通過試驗數據，優化產品結構強度。
雙向沖擊
防爆、綠色環保節能
沖擊、碰撞兩用臺
沖擊能量大
沖擊能量大
非標產品設計能力強
DAIS 全自動氣動沖擊臺由三大部分組成：沖擊主機，控制系統，氣源
1.1 沖擊臺面
1.2 精密導軸
1.3 防二次沖擊剎閘裝置
1.4 臺面升降系統
1.5 減震緩沖座
1.6 波形發生器
|
型號 |
|
DAIS800 |
DAIS1000 |
DAIS 1200 |
DAIS 1500 |
DAIS 1800 |
DAIS 2000 |
|||||||
|
規格 |
臺面尺寸(mm X mm) |
800 |
1000 |
1200 |
1500 |
1800 |
2000 |
|||||||
|
額定負載 (kg) |
400 |
500 |
600 |
1000 |
1000 |
1200 |
||||||||
|
臺體重量 |
4500 |
7000 |
12500 |
14000 |
18000 |
20000 |
||||||||
|
臺體尺寸 LXDXH (mm) |
1400×1100×1160 |
1650×1300×1250 |
2100×1720×1300 |
2400×2200×1520 |
2530×2000×1520 |
2800×2000×1520 |
||||||||
|
沖擊距離 |
380 |
|||||||||||||
|
沖擊測試指標（向下沖擊） |
沖擊量級(g) |
半正弦波 |
10-500 |
10-350 |
10-300 |
10~60 |
10~50 |
10~40 |
||||||
|
后峰鋸齒波 |
15-100 |
無 |
||||||||||||
|
脈寬 (ms) |
半正弦波 |
3-40 |
3.5-40 |
4-30 |
5~25 |
5~20 |
6~18 |
|||||||
|
后峰鋸齒波 |
6-20 |
無 |
||||||||||||
|
空載時最大速度變化量 (m/s) |
8.2 |
7.8 |
7.6 |
4.5 |
4 |
3.5 |
||||||||
|
額定負載時最大速度變化量 (m/s) |
7 |
6.5 |
6 |
4 |
3.6 |
3 |
||||||||
|
沖擊測試指標（向上沖擊） |
沖擊量級(g) |
半正弦波 |
10-500 |
10-350 |
10-300 |
10~60 |
10~50 |
10~40 |
||||||
|
后峰鋸齒波 |
15-100 |
|||||||||||||
|
脈寬 (ms) |
半正弦波 |
3-40 |
3.5-40 |
4-30 |
5~25 |
5~20 |
6~18 |
|||||||
|
后峰鋸齒波 |
6-20 |
|||||||||||||
|
空載時最大速度變化量 (m/s) |
8.2 |
7.8 |
7.6 |
4.5 |
4 |
3.5 |
||||||||
|
額定負載時最大速度變化量 (m/s) |
5.9 |
5.6 |
5.5 |
3.8 |
3.2 |
3 |
||||||||
|
碰撞測試指標（單方向向下碰撞） |
碰撞波形 |
半正弦波 |
||||||||||||
|
加速度 |
4-80 |
5-80 |
5-60 |
無 |
||||||||||
|
脈寬 (ms) |
4-30 |
5-30 |
5-30 |
無 |
||||||||||
|
空載碰撞頻次 (次/分) |
1-80 |
|
1-70 |
無 |
||||||||||
|
額定負載時碰撞頻次(次/分) |
1-60 |
|
|
無 |
||||||||||
|
空載時最大速度變化量 (m/s) |
3 |
2.6 |
2.4 |
無 |
||||||||||
|
額定負載時最大速度變化量 (m/s) |
2.5 |
2.1 |
1.9 |
無 |
||||||||||
|
使用環境 |
氣壓 (kg/cm2) |
7-8 |
||||||||||||
|
單做沖擊所需氣壓(m3/分鐘) |
1.6 |
1.6 |
2.0 |
2.0 |
2.0 |
2.0 |
||||||||
|
做碰撞試驗所需氣壓(m3/分鐘) |
2×1.6 |
2×1.6 |
2×2.0 |
無 |
無 |
無 |
||||||||
|
做碰撞試驗是否需儲氣罐 |
需要一個3m³儲氣罐 |
|||||||||||||
|
使用功率(kVA) |
臺體 |
2 |
2 |
2 |
2 |
2 |
2 |
|||||||
|
空壓機 |
22 |
22 |
30 |
30 |
30 |
30 |
||||||||
|
溫度范圍 |
0℃-40℃ |
|||||||||||||
|
濕度范圍 |
≤90% (25℃) 不結露 |
|||||||||||||
|
配ASK01沖擊控制儀和MIS02沖擊測量?jī)x |
||||||||||||||
|
ASK01 + MIS02 |
沖擊、碰撞試驗控制和測量功能并打印試驗報告 |
|||||||||||||
|
滿足標準 |
GB/T2423.5, GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18和 GJB360 (等同于MILSTD-810) |
|||||||||||||
